Sortierung von Bauschnittholz nach Tragfähigkeit -
Sortierkriterien für Nadelholz und Laubholz nach DIN 4074-1 und -5
Hier geht es um die Sortierkriterien
nach Tragfähigkeit
.
Sortierkriterien
nach Aussehen
finden Sie
hier.
Es betrifft nur die
visuelle oder apparativ unterstützte visuelle
Sortierung. Die
maschinelle
Sortierung wird zukünftig vollständig durch
die
EN 14081 geregelt. Aktuelles hierzu bei saeger.info.
Europäische Harmonisierung...
Die Sortierregeln der
Tegernseer
Gebräuche
und die DIN 68365 (Schnittholz f. Zimmererarbeiten - Sortierung
n.d. Aussehen) finden in den Baubestimmungen
keine
Anwendung. Die
Baubestimmungen nehmen bis auf weiteres Bezug auf die DIN 4074. Diese Norm
ist bauaufsichtlich eingeführt und vom Deutschen Institut für Bautechnik DIBt als
Produktnorm in der Bauregelliste aufgenommen. Tragende Holzbauteile müssen also
zwingend nach DIN 4074 sortiert sein, Nadelholz im Teil 1 und Laubholz im Teil 5.
Die Übereinstimmung mit den Bestimmungen der DIN 4074 ist vom Hersteller zu
kennzeichnen und bei der Lieferung am Ü-Zeichen augenscheinlich erkennbar.
Festigkeitssortiertes Bauholz erfüllt die Anforderungen der EN 14081-1 (2005)
"Holzbauwerke - Nach Festigkeit sortiertes Bauholz für tragende Zwecke mit
rechteckigem Querschnitt" und darf mit dem CE-Zeichen gekennzeichnet werden. Eine
Fremdüberwachung ist Voraussetzung. Diese Vorgabe folgt den Vorgaben der
europäischen Produktenrichtlinie, deren Ziel der freie Warenverkehr für diese
Produkte in den EU-Mitgliedsländern ist.
Infolge der nötigen Anpassung an diese EN 14081-1 (2005) ist mittlerweile die
DIN 4074 im Dezember 2008 neu erschienen aber noch nicht bauaufsichtlich
eingeführt. Bis dahin wird in Deutschland (noch) nach der alten (noch geltenden)
Regelung der DIN 4074 (2003) verfahren und Bauschnittholz (Bauregelliste A,
Ausgabe 2009/1) mit dem Ü-Zeichen gekennzeichnet. Nach der amtlichen Einführung
wird die CE-Kennzeichnung für Bauschnittholz in Deutschland mit einer
Übergangsfrist erst ab 2012 allsamt Anwendung finden.
Bis dahin werden die Ü-Kennzeichnung nach der "alten" DIN 4074 (2003) neben der
Sortierung nach der "neuen" DIN 4074-1 (2008) mit der CE-Kennzeichnung anzutreffen
sein.
Beide Normen, die DIN 4074-2 (2003) aufgeführt im Anhang der Bauregelliste B,
Ausgabe 2009/1 und formal die DIN 4074-1 (2008) erfüllen die Grundsätze der EN
14081-1. In der Neuausgabe der Bauregelliste B wird als technische Regel für die
Sortierung von Schnittholz die DIN 4074, Ausgabe 2008-12 formal aufgenommen
werden.

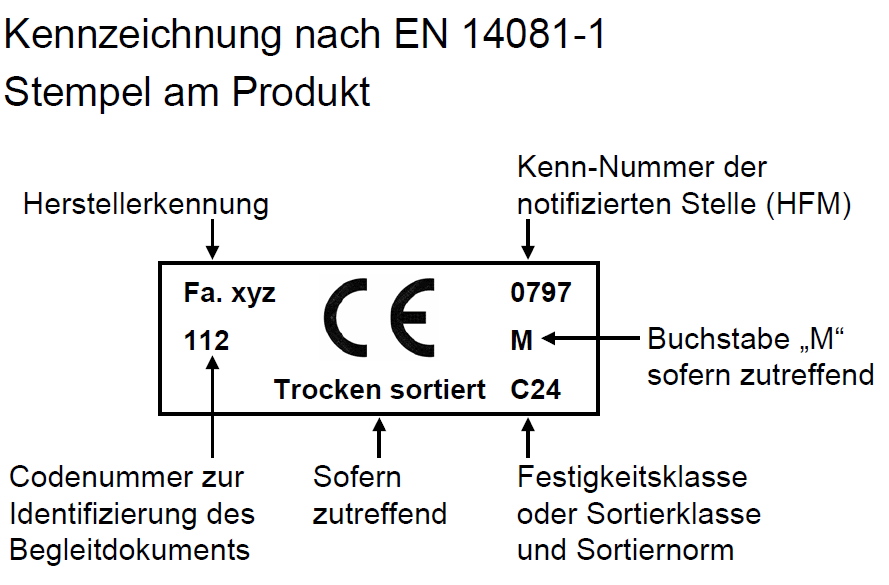

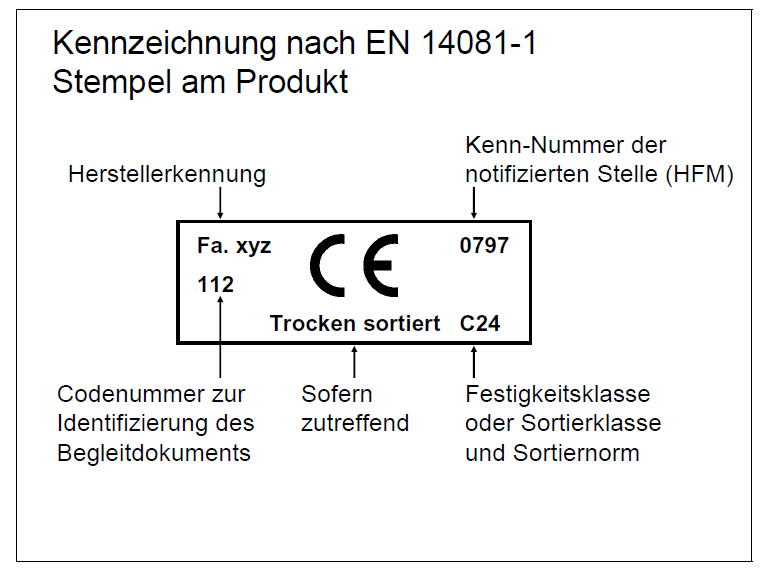

Zum aktuellen Stand der Umsetzung der CE-Kennzeichnung eine
Information
des Verbandes der Deutschen Säge- und Holzindustrie e.V. vom 3. Sept. 2009
.
Der VDS teilte mit, dass die CE-Kennzeichnung für Bauschnittholz ist in
Deutschland bisher noch nicht eingeführt und kann frühestens nach dem 30.9.2009
erfolgen. Mit dem CE-Zeichen kommt auch die europäische Norm EN 14081 zur
Anwendung, die wiederum auf DIN 4074 neu (Stand Dezember 2008) zurückgreift. Die
CE-Kennzeichnung löst künftig die Ü-Zeichen-Regelung ab, wird aber aller
Voraussicht nach zunächst parallel zum Ü-Zeichen bestehen. Hier geben wir Ihnen
Informationen zur CE-Kennzeichnung und Anwendung der EN 14081 sowie DIN 4074 neu
(Stand Dezember 2008).
| Die Verwendbarkeit von
Bauschnittholz ist in Deutschland bis auf weiters auf zweierlei Art
geregelt: |
Bauregelliste A
(nationale Bauprodukte)
|
Bauregelliste B
(Bauprodukte nach BauPG**)
|
|
Bauteilregelliste A, Ausgabe 2009/1 führt derzeit (August 2009) als national
gültige Norm für die Schnittholzsortierung DIN 4074-1:2003-06 bzw. DIN
4074-5:2003-06.
Die Anwendung der DIN 4074-1:2003 ist also weiterhin möglich. Für nach
dieser Norm sortiertes Schnittholz gelten weiterhin die Regelungen zum
Übereinstimmungsnachweis und zur Kennzeichnung mit dem Ü-Zeichen.
|
Bauregelliste B, Ausgabe 2009/1 sieht (nach bauaufsichtlicher Einführung)
vor, nach Festigkeit sortiertes Schnittholz nach DIN EN 14081-1:2006-03
herzustellen. Aber auch jede Sortiernorm, die den generellen Anforderungen
der EN 14081-1 nachweislich genügt, ist grundsätzlich anwendbar.
Die DIN 4074-1:2003 erfüllt die Anforderungen der EN 14081-1***. Das gilt
formal auch für die neue DIN 4074-1:2008. Bis zum 01.09.2012 (Übergangsfrist)
ist freigestellt, nach welcher Ausgabe die visuelle Sortierung erfolgt. Die
Ü-Kennzeichnung ist gefordert*.

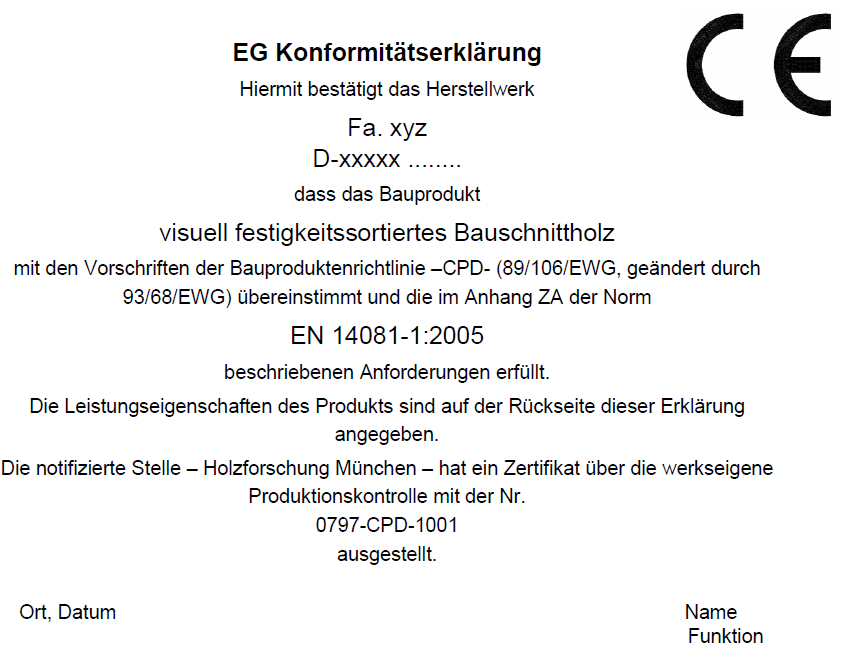

Spätestens nach 01.09.2012 unterliegt nach EN 14081-1 hergestelltes Holz
(bis auf Ausnahmen****) der CE-Kennzeichnung und den erweiterten
Anforderungen an die Dokumentationspflicht (Produktionskontrollhandbuch) und
setzt eine Zertifizierung des Betriebs voraus.
In der Neuausgabe der Bauregelliste B ist als technische Regel für die
Sortierung von Schnittholz die DIN 4074, Ausgabe 2008 zu erwarten.
|
|
neben
|
|
*In Deutschland ist die Kennzeichnung mit dem Ü-Zeichen (noch) bis 01.09.2012
ausreichend. Im Warenverkehr mit vielen europäischen Ländern wird jedoch
CE-gekennzeichnetes Holz verlangt.
**Gesetz über das Inverkehrbringen von und den freien Warenverkehr mit
Bauprodukten zur Umsetzung der Richtlinie 89/106/EWG des Rates vom 21.
Dezember 1988 zur Angleichung der Rechts- und Verwaltungsvorschriften der
Mitgliedstaaten über Bauprodukte und anderer Rechtsakte der Europäischen
Gemeinschaften (
Bauproduktengesetz - BauPG
)
*** Im Anhang 1/3.8 der aktuellen Bauregelliste B, Ausgabe 2009/1 wird
darauf hingewiesen, dass die DIN 4074, Ausgabe 2003 die Grundsätze der EN
14081-1 erfüllt.
****Wird z.B. Listenbauholz für nur ein konkretes Bauvorhaben erzeugt und
geliefert, kann der
§ 4, Absatz 4, des Bauproduktengesetzes (BauPG)
angewendet
werden. Eine CE-Kennzeichnung darf dann nicht erfolgen. Solche Betriebe, die
nach Festigkeit sortiertes Bauholz ausschließlich als Listenbauholz
herstellen, das ausschließlich in Deutschland Verwendung findet, bliebe die
Möglichkeit offen, die DIN EN 14081 gar nicht anzuwenden, was heißt, das über
die DIN 4074-1 hinausgehende Anforderungen, wie etwa die
Fremdüberwachung, keine Anwendung finden. Es reicht dann, das Listenbauholz
weiterhin mit dem Ü-Zeichen (Übereinstimmungserklärung des Herstellers) zu
versehen. Die Produkthaftung des Herstellers bleibt davon unberührt.
|
Trockensortiertes Holz und Holzfeuchtemessmethode
Die Sortierkriterien sind auf eine Holzfeuchte von 20% bezogen. Mit
elektrischer Widerstandsmessung wird die Holzfeuchte festgestellt. Es gilt ein
Messwert in 30% der Dicke bzw. Breite bis max. 4 cm tief mit mind. 30 cm Abstand
vom Hirnholz bzw. mittig bei Kurzlängen. Sortiermerkmale sind an den
ungünstigsten Stellen zu ermitteln. Bei nicht trockensortiertem Holz bleiben
natürlich Schwindrisse und Krümmung unberücksichtigt, bzw. muß es nachsortiert
werden.
Nadelholz
Übersicht zu Sortierregeln in der DIN 4074-1 (2008-12)
|
Zuordung von Sortierklassen
nach DIN 4074-1 zu Festigkeitsklassen nach EN 338 gemäß EN 1912
|
alte Zuordnung
zu Güteklassen
(bis 1989 in der DIN 4074-2 benutzt)
|
Zuordnung der
Schnittklassen nach DIN 68 365
(Zuschnitt)
|
| Sortierklasse nach DIN 4074-1 |
Festigkeitsklasse
nach EN 338, DIN 1052:2004-08 |
| Sortierung: visuell |
| S (scharfkantig) |
| S 15 (apparativ untertützt) |
|
|
|
| S 13 (Fichte, Kiefer, Tanne, Lärche,
Douglasie*) |
C 30 |
I |
A |
| S 10 (Fichte, Kiefer, Tanne, Lärche,
Douglasie*) |
C 24 |
II |
B |
| S 7 (Fichte, Kiefer, Tanne, Lärche,
Douglasie*) |
C 18 |
III |
C |
| * Douglasie beschränkt auf Dicken≤ 60
mm |
|
neu: Die "apparativ unterstützte visuelle
Sortierung"
|
| Neu aufgenommen bzw. geändert wurden auch Teil 3 und
Teil 4 der DIN 4074. Anstelle der maschinellen Sortierung ist hier die
apparativ unterstützte visuelle Sortierung geregelt. Diese ist in EN 14081
nicht enthalten. Ein im Vergleich zur maschinellen Sortierung (in der EN
14081) einfaches und kostengünstiges mit Prüfauflagen versehenes Verfahren,
zur Optimierung der Ausbeute, bzw. um Schnittholz in höhere
Festigkeitsklassen einstufen zu können. Bei Einhaltung der Sortierkriterien
für die Klasse S 10 sowie der apparatspezifischen Grenzwerte darf Schnittholz
der Sortierklasse S 15 zugeordnet werden. |
| Visuelle Sortierung von
Kanthölzern und vorwiegend hochkant biegebeanspruchten Brettern und Bohlen (K)
nach DIN 4074 Teil 1 (2003-06) |
Visuelle Sortierung von Brettern und Bohlen
nach DIN 4074 Teil 1 (2003-06) |
|
Sortiermerkmale
|
Sortierklassen
|
Sortierklassen
|
S 7,
S 7K
|
S 10,
S 10K
|
S 13,
S 13K
|
S 7
|
S 10
|
S 13
|
|
1. Baumkante:
|
≤ 1/4
|
≤ 1/4
|
≤ 1/5
|
≤ 1/3
|
≤ 1/3
|
≤ 1/4
|
2. Äste:
- Einzelast
- Astansammlung
- Schmalseitenast
)3
|
≤ 3/5
|
≤ 2/5
)4
|
≤ 1/5
|
≤ 1/2
≤ 2/3
-
|
≤ 1/3
≤ 1/2
≤ 2/3
|
≤ 1/5
≤ 1/3
≤ 1/3
|
3. Jahrringbreite:
- im Allgemeinen (mm)
- bei Douglasie (mm)
|
≤ 6
≤ 8
|
≤ 6
≤ 8
|
≤ 4
≤ 6
|
≤ 6
≤ 8
|
≤ 6
≤ 8
|
≤ 4
≤ 6
|
|
4. Faserneigung in (%)
|
≤ 12
|
≤ 12
|
≤ 7
|
≤ 16
|
≤ 12
|
≤ 7
|
5. Risse:
- Schwindrisse
)2
|
≤ 1/2
|
≤ 1/2
|
≤ 2/5
|
zulässig
|
zulässig
|
zulässig
|
| - Blitzrisse, Ringschäle |
nicht zulässig
|
nicht zulässig
|
nicht zulässig
|
nicht zulässig
|
nicht zulässig
|
nicht zulässig
|
6. Verfärbungen,
Fäule:
- Bläue
|
zulässig
|
zulässig
|
zulässig
|
zulässig
|
zulässig
|
zulässig
|
|
Anmerkung: Bläue liegt dem
Befall von Bläuepilzen zugrunde. Die Pilze gelten als nicht holzzerstörend. Nur
weil kein nennenswerter Einfluss auf die Festigkeitseigenschaften besteht,
bleibt Bläue bei der Bewertung in den Sortierkriterien unberücksichtigt.
Bläuebefall fördert jedoch z.B. die Feuchteaufnahme des Holzes nachhaltig und
beeinflusst damit z.B. die Anforderungen an einen einwandfreien
Anstrichgrund.
|
| - nagelfeste "braune" und "rote"
Streifen |
≤ 2/5
|
≤ 2/5
|
≤ 1/5
|
≤ 3/5
|
≤ 2/5
|
≤ 1/5
|
|
Rotstreifingkeit am Balkenquerschnitt, verursacht vermutlich nach
Wildverbiss durch den Blutenden Schichtpilz, Stereum sanguinolentum.
Foto: Rüpke
|
Anmerkung:
Z.B.Huckfeldt
)*
regt hierzu
an, Befallstypen und Intensität von Fäulen eindeutiger zu definieren. Erreger
von "Rotstreifen" sind neben Schichtpilzen auch andere holzzerstörende Pilze.
Deren Befall mag i.d.R. nur kurzzeitig auftreten, sodass eine Braun- oder
Weißfäule nicht erkennbar bleibt. Nach Verbau zufällig entdeckt, können so
u.U. holzzerstörende Basidiomyceten bestimmt werden. Nach DIN 68 800-4
handelt es sich dann eindeutig um Holz mit Befall holzzerstörender Pilze, was
tragend verbaut, unzulässig wäre. Nach DIN 4074-1 durfte es verbaut
werden, wenn bei der visuellen Sortierung nach S 10 eine vorhandene
Rotsteifigkeit nagelfest war und somit keine Braun- oder Weißfäule vorlag.
Ein Widerspruch, der sich nur aufhebt, weil i.d.R. eine tatsächliche
Gefährdung unwahrscheinlich ist, denn nach DIN 18 334 und 1052-1 ist eine
Holzfeuchte von <20% beim Einbau gefordert.
|
| - Weißfäule, Braunfäule |
nicht zulässig
|
nicht zulässig
|
nicht zulässig
|
nicht zulässig
|
nicht zulässig
|
nicht zulässig
|
|
7. Druckholz:
|
≤ 2/5
|
≤ 2/5
|
≤ 1/5
|
≤ 3/5
|
≤ 2/5
|
≤ 1/5
|
|
8. Insektenfraß durch
Frischholzinsekten
|
Fraßgänge bis 2 mm Ø zulässig |
Fraßgänge bis 2 mm Ø zulässsig |
Anmerkung: Mit einem Befall
durch Frischholzinsekten muss gerechnet werden. Die Weiterentwicklung und
Verbreitung im trockenen Holz ist jedoch nicht mehr möglich. Die
Festigkeitseigenschaften werden nicht beeinträchtigt. Maßgebend ist die Größe
der an der Oberfläche erkennbaren Fraßgänge. Auch Fraßgänge, i.d.R. bis 5 mm
und nur vereinzelt, haben kaum Einfluss auf die Festigkeitseigenschaften und
sind hauptsächlich Holzwespenarten und den Scheibenböcken zuzuordnen. Beides
sind reine Frischholzinsekten, die sich am trockenen Holz bzw. am Holz ohne
Rindenkante als Befall nicht ausdehnen können.
|
9.
Krümmung
)2
:
- Längskrümmung
- Verdrehung (mm pro 25 mm Höhe)
- Verdrehung (mm pro 25 mm
Breite)
- Querkrümmung
|
≤ 8
≤
1
|
≤ 8
≤
1
|
≤
8
≤ 1
|
≤
12
≤ 2
bis 1/20
|
≤
8
≤ 1
bis 1/30
|
≤
8
≤ 1
bis 1/50
|
|
Markröhre:
|
zulässig |
zulässig |
nicht zulässig
)1
|
zulässig |
zulässig |
nicht zulässig |
)1
Markröhre ist bei Kanthölzern mit einer Breite > 120 mm
zulässig
)2
diese Sortiermerkmale bleiben bei nicht trockensortierten
Hölzern (>u 20%) unberücksichtigt
)3
Sortiermerkmal gilt nicht für Bretter für Brettschichtholz
)4
Bei Fichte und Douglasie bis 1/2 bei Jahrringbreiten bis 4 mm bei
Fichte und 5 mm bei Douglasie. Der Anteil an einer Lieferung darf 25% nicht
überschreiten.
Bei nachträglicher Inspektion der Lieferung sortierten Holzes sind
ungünstige Abweichungen von den geforderten Grenzwerten der Sortierkriterien
zulässig bis 10 % bei 10% der Menge. Für die Maßhaltigkeit gilt DIN
EN 336.
Neben der visuellen Sortierung ist nach DIN 4074-1 unter bestimmten
betrieblichen Voraussetzungen eine apparativ unterstützte visuelle Sortierung
möglich. Nach visuell und apparativ feststellbaren Merkmalen ist dann eine
Sortierung in "Schnittholz der Klasse S 15" möglich.
zusammengestellt n.a. nach DIN 4074-1 Tab.2,3. und
Sortierhilfen und Erläuterungen zur Anwendung der DIN 4074 in
der Praxis
, 2., überarbeitete Auflage, Stand der Normen: Dezember 2008,
Bericht Nr. 09509 P. Glos, S. Torno, München, August 2009 HOLZFORSCHUNG
MÜNCHEN, Wissenschaftszentrum Weihenstephan, Holztechnologie
)*
Holzfäule- und Bauholzpilze Diagnose und Sanierung
, von
Tobias Huckfeldt, Olaf Schmidt, ISBN: 3481021429, 1.Aufl. 2005, Verlagsges.
Müller, Seite 83/84
|
|
Neuerungen in der DIN 4074-1 (2008-12)
Wichtige Änderungen sind orange
unterlegt.
Änderungen gibt es n.a. bei der Kantholzsortierung (Aufwertung der S 7)
und der Lattensortierung.
Streichungen gibt es wegen der Anpassung an europäisches Recht im Zuge der
Harmonisierung der europäischen Normung. Regelungen, die sich in der EN 14081
finden, aus der DIN 4074 entfernt. Das sind
- die maschinelle Sortierung (wird zukünftig vollständig
durch die EN 14081 geregelt, Teile 2 bis 4) und
- die Regelung zur Kennzeichnung (Ü-Zeichen).
Allerdings sind bis zum Ablauf des Übergangszeitraumes am 01.09l.2012 die
nationale (Ü-Zeichen) und die europäische Regelung (CE-Zeichen) nebeneinander
gültig. Danach ist die Kennzeichnung von Bauschnittholz mit dem CE-Zeichen
gefordert, die den Herstellern ein Qualitätssicherungssystem aufbürden
werden. Die Betriebe müssen von einer dafür
anerkannten Stelle
zertifiziert sein.
Ausnahmen: Wird Listenbauholz für ein konkretes Bauvorhaben erzeugt und
geliefert, kann
§ 4, Absatz 4, des Bauproduktengesetzes (BauPG)
angewendet
werden. Eine CE-Kennzeichnung darf dann nicht erfolgen. Solche Betriebe, die
nach Festigkeit sortiertes Bauholz ausschließlich als Listenbauholz
herstellen, das ausschließlich in Deutschland Verwendung findet, bliebe die
Möglichkeit offen, die DIN EN 14081 gar nicht anzuwenden, was heißt, das über
die DIN 4074-1 hinausgehende Anforderungen, wie etwa die
Fremdüberwachung, keine Anwendung finden. Es reicht dann, das Listenbauholz
weiterhin mit dem Ü-Zeichen (Übereinstimmungserklärung des Herstellers) zu
versehen. Die Produkthaftung des Herstellers bleibt davon unberührt.
|
Link-Verweise:
Bund Deutscher
Zimmermeister, Merkblatt 07/2003, DIN 4074 - Sortierung von Holz nach der
Tragfähigkeit
und
Produktinformation
Nadelschnittholz, DIN 4074-1, "Sortierung von Holz nach der Tragfähigkeit -
Teil 1: Nadelschnittholz", Produktinfo VDS
|
Übersicht zu Sortierregeln in der DIN 4074-1 (2008-12)
| Visuelle Sortierung von Latten
nach DIN 4074 Teil 1 (2008-12) |
|
Sortiermerkmale
|
Sortierklassen
|
)1
Kanten- und Schmalseitenäste, die von einer zur anderen Seite
durchlaufen, sind nicht zulässig. Bei Latten mit einem Querschnitt vom 40 x
60 mm zulässig bis zu einer Ästigkeit auf der Schmalseite von 1/3. Generell
nicht zulässig sind Äste, die von einer zur anderen Seite durchlaufen, und
auf beiden Breitseiten in Erscheinung treten.
)2
diese Sortiermerkmale bleiben bei nicht trockensortierten
Hölzern (>u 20%) unberücksichtigt
)3
bei Fichte
zulässig
)4
Bei Latten mit einem Querschnitt von 40x 60 mm bis 1/2
zulässig.bei Fichte zulässig
Bei nachträglicher Inspektion der Lieferung sortierten Holzes sind
ungünstige Abweichungen von den geforderten Grenzwerten der Sortierkriterien
zulässig bis 10 % bei 10% der Menge. Für die Maßhaltigkeit gilt DIN
EN 336.
Neben der visuellen Sortierung ist nach DIN 4074-1 unter bestimmten
betrieblichen Voraussetzungen eine apparativ unterstützte visuelle Sortierung
möglich. Nach visuell und apparativ feststellbaren Merkmalen ist dann eine
Sortierung in "Schnittholz der Klasse S 15" möglich.
zusammengestellt n.a. nach DIN 4074-1 Tab.4.
|
|
S 10
|
S 13
|
| 1. Baumkante: |
≤ 1/3
|
≤ 1/4
|
2. Äste
)1:
- im Allgemeinen
|
≤ 1/2
|
≤ 1/3
|
- bei Kiefer
|
≤ 2/5
)4
|
≤ 1/5
|
3. Jahrringbreite:
- im Allgemeinen (mm)
- bei Douglasie (mm)
|
≤ 6
≤ 8
|
≤ 6
≤ 8
|
| 4. Faserneigung in (%) |
≤ 12
|
≤ 7
|
5. Risse:
- Schwindrisse
)2
|
zulässig
|
zulässig
|
| - Blitzrisse, Ringschäle |
nicht zulässig
|
nicht zulässig
|
6. Verfärbungen, Fäule:
- Bläue
|
zulässig
|
zulässig
|
| - nagelfeste "braune" und "rote"
Streifen |
≤ 3/5
|
≤ 2/5
|
| - Weißfäule, Braunfäule |
nicht zulässig
|
nicht zulässig
|
| 7. Druckholz: |
≤ 3/5
|
≤ 2/5
|
| 8. Insektenfraß durch
Frischholzinsekten |
Fraßgänge bis 2 mm Ø
zulässig |
9. Krümmung
)2
:
-
Längskrümmung
- Verdrehung (mm pro 25 mm Breite)
|
≤ 12
≤
1
|
≤
8
≤ 1
|
| Markröhre |
nicht zulässig)3 |
nicht zulässig |
|
zusammengestellt n.a. nach DIN 4074-1 Tab.4.
und
Sortierhilfen und Erläuterungen zur Anwendung der DIN 4074 in
der Praxis
, 2., überarbeitete Auflage, Stand der Normen: Dezember 2008,
Bericht Nr. 09509 P. Glos, S. Torno, München, August 2009 HOLZFORSCHUNG
MÜNCHEN, Wissenschaftszentrum Weihenstephan, Holztechnologie
|
| Link-Verweise: |
Übersicht zu Sortierregeln in der DIN 4074-5 (2008-12)
| Visuelle Sortierung von
Kanthölzern und vorwiegend hochkant biegebeanspruchten Brettern und Bohlen (K)
nach DIN 4074 Teil 5 (2008-12) |
Visuelle Sortierung von Brettern und Bohlen
nach DIN 4074 Teil 5 (2008-12) |
|
Sortiermerkmale
|
Sortierklassen
|
Sortierklassen
|
LS 7,
LS 7K
|
LS 10,
LS 10K
|
LS 13,
LS 13K
|
LS 7
|
LS 10
|
LS 13
|
|
1. Baumkante (K):
|
≤ 1/3
|
≤ 1/3
|
≤ 1/4
|
≤ 1/3
|
≤ 1/4
|
≤ 1/8
|
2. Äste (A):
- im Allgemeinen
- bei Eiche
- Einzelast
- Astansammlung
- Schmalseitenast
)6
|
≤ 3/5
≤ 3/5
|
≤ 2/5
≤ 2/5
|
≤ 1/5
≤ 1/6
|
≤ 1/2
≤ 2/3
-
|
≤ 1/3
≤ 1/2
≤ 2/3
|
≤ 1/5
≤ 1/3
≤ 1/3
|
|
3. Faserneigung
)1
in (%)
|
≤ 16
|
≤ 12
|
≤ 7
|
≤ 16
|
≤ 12
|
≤ 7
|
4. Risse:
- Schwindrisse
)4
|
≤ 3/5
|
≤ 1/2
|
≤ 2/5
|
zulässig
|
zulässig
|
zulässig
|
| - Blitzrisse, Frostrisse, Ringschäle |
nicht zulässig
|
nicht zulässig
|
nicht zulässig
|
nicht zulässig
|
nicht zulässig
|
nicht zulässig
|
5. Verfärbungen,
Fäule:
- nagelfeste braune und rote Streifen
- Fäule
|
≤ 3/5
nicht zulässig
|
≤ 2/5
nicht zulässig
|
≤ 1/5
nicht zulässig
|
≤ 3/5
nicht zulässig
|
≤ 2/5
nicht zulässig
|
≤ 1/5
nicht zulässig
|
|
6. Insektenfraß durch
Frischholzinsekten:
|
nicht zulässig |
nicht zulässsig |
7. Krümmung
)4
:
- Längskrümmung
- Verdrehung (mm pro 25 mm Höhe)
- Verdrehung (mm pro 25 mm
Breite)
- Querkrümmung
|
≤ 12
≤
2
|
≤ 8
≤
1
|
≤
8
≤ 1
|
≤
12
≤ 2
bis 1/20
|
≤
8
≤ 1
bis 1/30
|
≤
8
≤ 1
bis 1/50
|
|
Markröhre:
|
nicht
zulässig
)2
|
nicht
zulässig
)3
|
nicht zulässig |
nicht
zulässig
)5
|
nicht zulässig |
nicht zulässig |
)1
Dieses Sortiermerkmal bliebt bei Buche unberücksichtigt.
)2
bei Eichenkantholz zulässig
)3
bei Eichenkantholz mit einer Breite >100 mm zulässig
)4
Diese Sortiermerkmale bleiben bei nicht trocken sortiertem Holz
unberücksichtigt.
)5
bei Eiche zulässig
)6
gilt nicht für Bretter für Brettschichtholz
Bei nachträglicher Inspektion der Lieferung sortierten Holzes sind
ungünstige Abweichungen von den geforderten Grenzwerten der Sortierkriterien
zulässig bis 10 % bei 10% der Menge. Für die Maßhaltigkeit gilt DIN
EN 336.
zusammengestellt nach DIN 4074-5 (2008-12) Tab.2 und 3
|
| Neben der visuellen Sortierung ist nach DIN
4074-5 unter bestimmten betrieblichen Voraussetzungen eine apparativ
unterstützte visuelle Sortierung möglich. Nach visuell und apparativ
feststellbaren Merkmalen ist dann eine Sortierung in "Schnittholz der Klasse LS
15" möglich. |
Link-Verweise:
- Übersicht -
Auszug,
Zuordnung der Sortierklassen nach DIN 4074 zu den C-Klassen nach EN
338
, Zuordnung gem. DIN EN 1912, Ausgabe März 2005
-
Verband der Deutschen Säge- und Holzindustrie e.V.-
Qualitätssortierung Laubholz EOS (Buche, Eiche)
|
Kennzeichnung Ü / CE
- Ü-Zeichen bei Sortierung nach DIN 4074 (2003-06)
|
bislang: Kennzeichnung der Überein-stimmung mit der
DIN
1052-1
|
|
|
seit 2003 neu: Kennzeichnung der Überein-stimmung mit der
DIN
4074
|
Bis auf weiteres ist in noch eine Kennzeichnung mit Ü-Zeichen vorgesehen.
Andernfalls ist aber auch schon die CE- Kennzeichnung möglich. Bis Sept. 2012 wird
die Ü-Kennzeichnung in Deutschland ausreichend sein. In vielen europäischen Staaten
ist jedoch die CE-Kennzeichung bereits eingeführt.
Die Bestätigung der Übereinstimmung von Nadelschnittholz mit den Bestimmungen
der DIN 4074 (2003-06 ) muss für jedes Herstellwerk durch eine
Übereinstimmungserklärung des Herstellers auf der Grundlage einer werkseigenen
Produktionskontrolle erfolgen. Für die Durchführung des Übereinstimmungsnachweises
gilt DIN 18200.
Allgemein gilt es zu beachten: Für Hölzer als Bauprodukt, die zu tragenden und
aussteifenden Zwecken im Bauwesen Verwendung finden sollen und in der Bauregelliste
aufgeführt sind, muss vor Verwendung ein Übereinstimmungsnachweis erbracht worden
sein, der zur Führung des Ü-Zeichens berechtigt. Das Baurecht verlangt das
Aufbringen eines Ü-Zeichens. Damit wird eine Übereinstimmung der Hölzer mit der
betreffenden Norm belegt. Das Ü-Zeichen sollte bis zur Abnahme dauerhaft am Holz
vorhanden sein, danach ist der Nachweis in der Bauakte ausreichend.
Für Bauprodukte und Bauholz aus dem Ausland (auch EU-Staaten) gelten die
gleichen Bestimmungen. Die Kennzeichnung erfolgt nach EU-Recht durch das
gleichbedeutende CE-Zeichen.
Die Nichterfüllung der Voraussetzungen für eine Ü-Kennzeichnung verstößt gegen
das Bauordnungsrecht. Danach kommen Rechte aus dem Kaufvertragsrecht zum Tragen,
was Forderungen nach Gewährleistung und u.U. Schadensersatz beträfe.
|

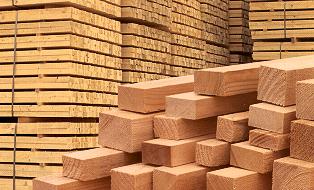

Dachlattensortiment im Sägewerk, an die versandbereiten Bündeln gehört
die Sortierungskennzeichnung (DIN 4074) und die Farbkennung der Sortierklasse
an der Stirenseite
|
Im Besonderen gilt zu beachten: Bauschnittholz nach DIN 4074 ist auf
jedem einzelnen Bauschnittholz nach freier Wahl von Stelle und Kennzeichnungsart
die Angabe über Hersteller (Schlüssel) und Sortierklasse zu kennzeichnen (bis zur
Abnahme dauerhaft).
Bei geschlossenen Bauholzlisten mit Hölzern einer Sortierklasse ist eine
alleinige Kennzeichnung als Ü-Zeichen auf dem Bezugslieferschein oder der
Bezugsrechnung zulässig. (Bauregelliste A Teil 1 3.1.1.1.1 und 3.1.1.1.2)
Bei Bündeln gleicher Holzsortierungen (bis zu max. 10 Latten) ist 1 Zeichen
ausreichend, wenn an der Stirnseite zusätzlich ein Farbkennzeichen
rot
für S 10 und
blau
für S 13
angebracht ist.
- CE Kennzeichnung bei Sortierung nach DIN 4074 (2008-12) nach den
Grundsätzen der EN 14081-1
Die Sortierung nach DIN 4074 ist weiterhin unverändert möglich. Die
CE-Kennzeichnung wird eingeführt als Voraussetzung für das In-Verkehr-Bringen von
Produkten im Europäischen Wirtschaftsraum. Es soll einen Mindeststandard sichern
und dem Handel förderlich sein.
Das CE-Konformitätszeichen darf an seinen Bauprodukten anbringen, wer über ein
werkseigenes Produktionskontrollsystem verfügt, um sicherzustellen, dass die
Produktion mit der einschlägigen harmonisierten Europäischen Norm - hier EN 1408-1
übereinstimmt (Bauproduktenrichtlinie, Art.13, Abs. 3a). Die Voraussetzungen für
CE-gekennzeichnetes Schnittholz sind, Sortierung nach einer von EN 14081anerkannten
Sortiernorm (DIN 4074 erfüllt diese Anforderungen), die Zuordnung der
Sortierklassen zu Festigkeitsklassen und der Konformitätsnachweis auf der Grundlage
einer dokumentierten und zertifizierten werkseigenen Produktionskontrolle.
- Für Listenbauholz bleibt die Ü-Kennzeichnung bestehen
Wird z.B. Listenbauholz für nur ein konkretes Bauvorhaben erzeugt und geliefert,
kann der
§ 4,
Absatz 4, des Bauproduktengesetzes (BauPG)
angewendet werden. Eine
CE-Kennzeichnung darf dann nicht erfolgen. Solche Betriebe, die nach Festigkeit
sortiertes Bauholz ausschließlich als Listenbauholz herstellen, das ausschließlich
in Deutschland Verwendung findet, bliebe die Möglichkeit offen, die DIN EN 14081
gar nicht anzuwenden, was heißt, das über die DIN 4074-1 hinausgehende
Anforderungen, wie etwa die Fremdüberwachung, keine Anwendung finden. Es reicht
dann, das Listenbauholz weiterhin mit dem Ü-Zeichen (Übereinstimmungserklärung des
Herstellers) zu versehen. Die Produkthaftung des Herstellers bleibt davon
unberührt.
Weitere Verweise zu praktischen Sortierhilfen und
Bildtafeln dazu
|
|
|
Zur weiteren Anwendung der
DIN 4074-1
(2003-06):
in der
Praxis
fanden wir folgende
Linkverweise
zu
Sortierhilfen
beim Verband der Deutschen Säge- und Holzindustrie e.V. Mit der neuen der DIN
4074-1 und -5:2008 werden überarbeitete Sortierhilfen zur DIN 4074 sowie neue
Sortierplakate folgen. Der VDS hat bei der Holzforschung München eine
Überarbeitung in Auftrag gegeben ->
http://www.saeger.info
|
Quellen:
EN 14081 Holzbauwerke - Nach Festigkeit sortiertes Bauholz für
tragende Zwecke mit rechteckigem Querschnitt
Teil 1: Allgemeine Anforderungen: - Visuelle Festigkeitssortierung - Maschinelle
Festigkeitssortierung - Konformitätsbewertung -
Kennzeichnung
Teil 2: Maschinelle Sortierung: Zusätzliche Anforderungen an die Erstprüfung
Teil 3: Maschinelle Sortierung: Zusätzliche Anforderungen an die werkseigene
Produktionskontrolle
Teil 4: Einstellwerte für Sortiermaschinen mit maschinenbezogener Überwachung
DIN 4074-1: Sortierung von Holz nach der Tragfähigkeit - Teil 1:
Nadelschnittholz
DIN 4074-5: Sortierung von Holz nach der Tragfähigkeit - Teil 5:
Laubschnittholz
DIN EN 336: Bauholz für tragende Zwecke - Maße, zulässige Abweichungen
DIN EN 338: Bauholz für tragende Zwecke - Festigkeitsklassen
DIN EN 350-2: Dauerhaftigkeit von Holz und Holzprodukten - Natürliche
Dauerhaftigkeit von Vollholz - Teil 2: Leitfaden für die natürliche Dauerhaftigkeit
und Tränkbarkeit von ausgewählten Holzarten von besonderer Bedeutung in
Europa
DIN EN 1912: Bauholz für tragende Zwecke - Festigkeitsklassen - Zuordnung von
visuellen Sortierklassen und Holzarten
DIN EN 13183-2: Feuchtegehalt eines Stückes Schnittholz - Teil 2: Schätzung durch
elektrisches
Widerstands-Messverfahren
Sortierhilfen und Erläuterungen zur Anwendung der DIN 4074 in der
Praxis
, 2., überarbeitete Auflage, Stand der Normen: Dezember 2008, Bericht Nr.
09509 P. Glos, S. Torno, München, August 2009 HOLZFORSCHUNG MÜNCHEN,
Wissenschaftszentrum Weihenstephan, Holztechnologie,
http://www.saeger.info/html/index.html
Pressemeldungen zum Stand der Normung, www.ihd.de
Sortierhilfen
und Erläuterungenzur Anwendung der DIN 4074 in der Praxis
, Vorbemerkung zur
Anwendbarkeit der DIN 4074, Ausgabe 2003 und Ausgabe 2008
|
